Электронная нагрузка на полевом транзисторе

Электричество Электроника Печатная плата

Нашел статью об организации электронной нагрузки на транзисторах.

Интересно было собрать и проверить как работает. В качетсве основных компонент использовался полевой транзистор IRL510 и операционный усилитель MCP6283, которые были в наличии.

Процесс моделирования в KTechLab, проверки на макетной плате представлен на видео ниже.

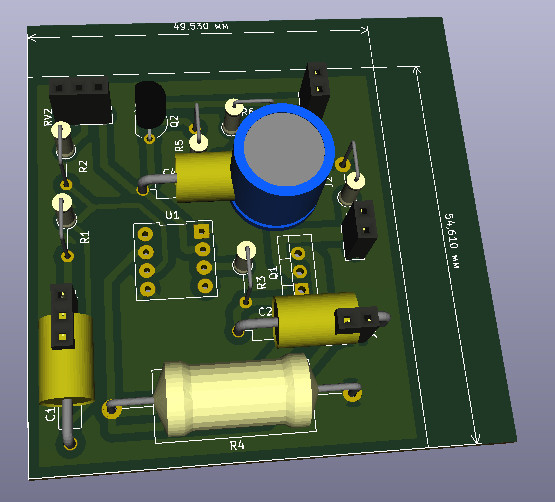

Для схемы так же была разработана плата в KiCAD и разработан корпус во FreeCAD для печати на 3D принтере. Так же видео содержит демонстрацию нагрузки на: 1) лабораторном блоке питания(max 2A); 2) батарейка типа крона; 3) пальчиковые батарейки AA и 4) недорогой универсальный блок питания с переключателем выходного напряжения

Исходные файлы для KiCAD можно скачать здесь: https://github.com/bayrepo/embedded_avr/tree/master/nomc/load/kicad/nagruzka Stl файлы для 3D печати можно скачать здесь: https://github.com/bayrepo/embedded_avr/tree/master/nomc/load/stl

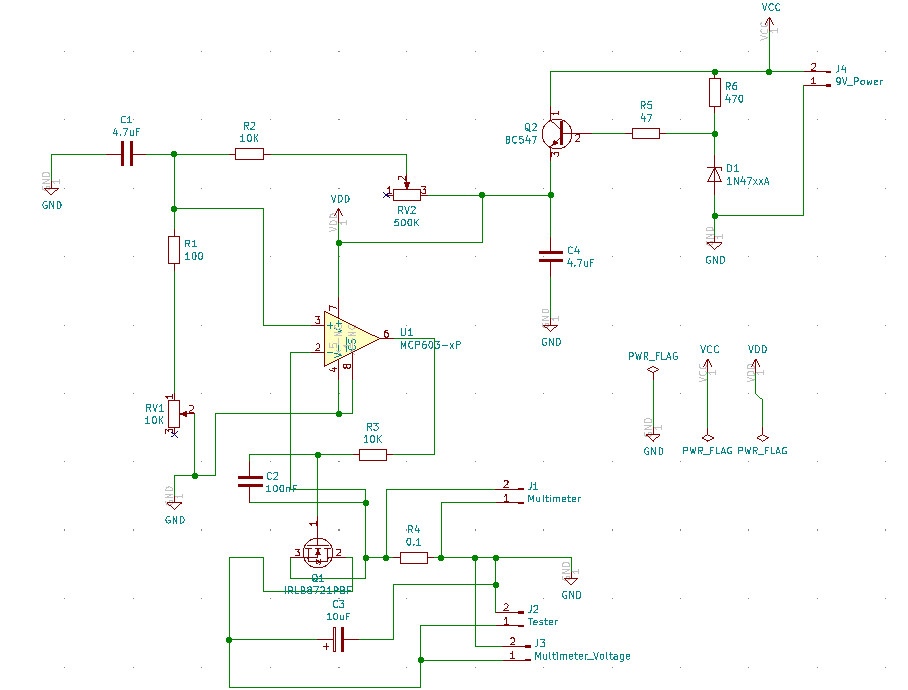

Вот что получилось:
