Генератор прямоугольных импульсов. Шпаргалка

Схема генератора из имеющихся средств, с различными параметрами.

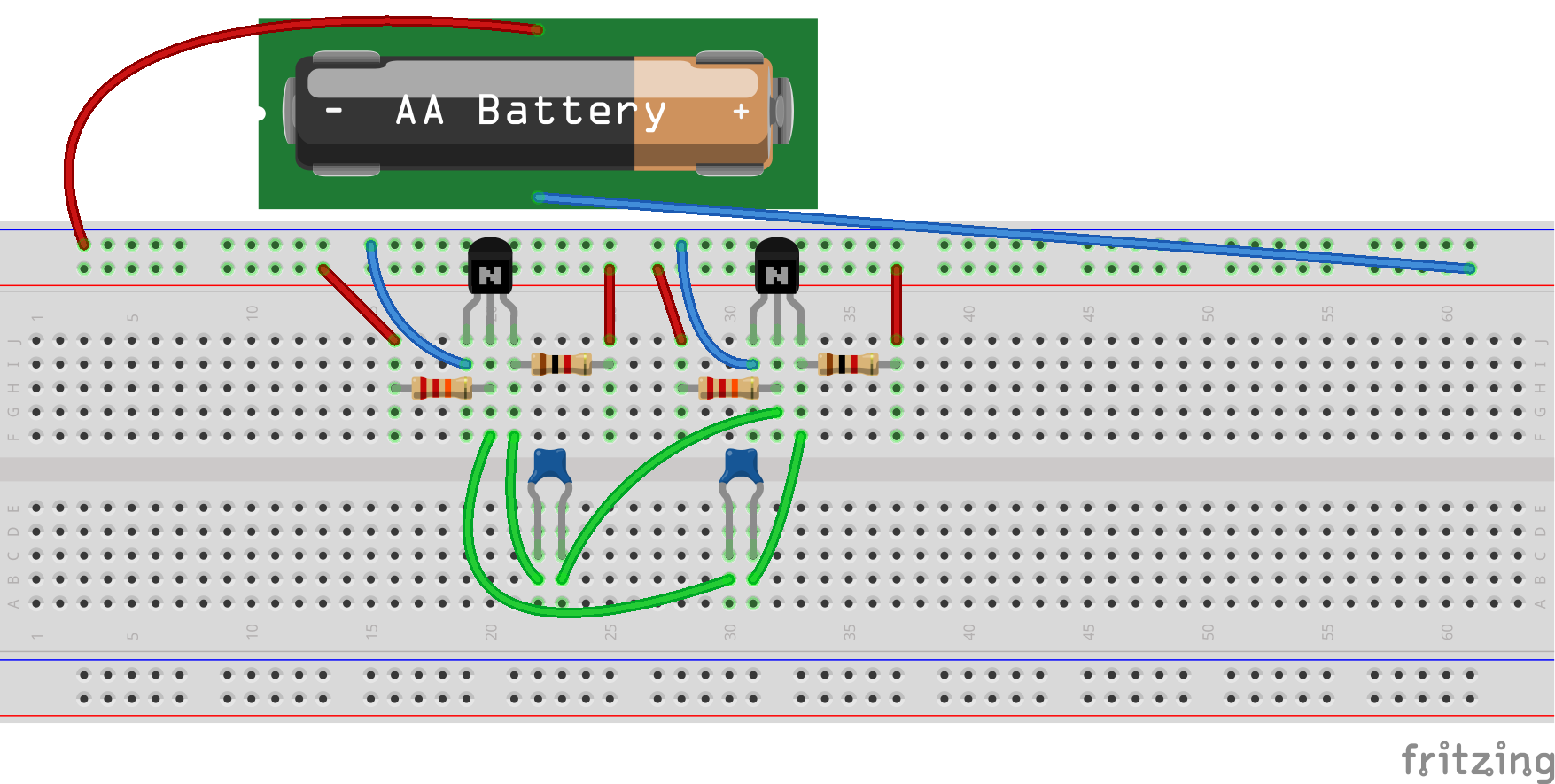

Макетная схема:

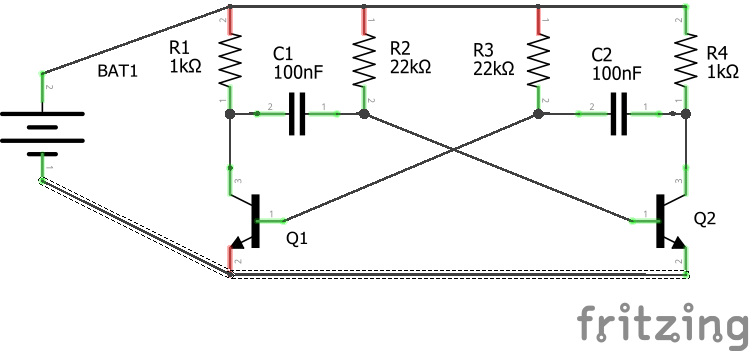

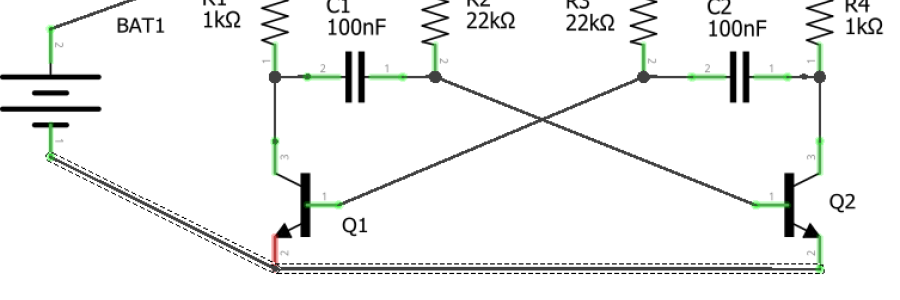

И принципиальная схема:

Состав: транзисторы NPN BC337-16, резисторы R1=R4=1КОм(0.25Вт), R2=R3=22КОм (0.25Вт), С1=С2 - таблица ниже.

Данная схема может генерировать прямоугольные импульсы при питании 0.7В и выше, потребление тока порядка 1мА. Схема чувствительна к большой нагрузке.

Таблица частот при разных значениях емкости. Генарация сигнала начинается с емкости 132pF. Меньше - генериуемый сигнал не наблюдался.

Увеличение R1 или R4 ведет к образованию более пологого переднего фронта, сильное уменьшение этих сопротивлений ведет к идеальному прямоугольному сигналу, но повышается потребление тока схемой. Т.к на R1 (R4) при открытом транзисторе Q1(Q2) будет пдатать напряжение Uпитания-0.3 и соответсвенно ток будет (Uпитания-0.3)/R1 или (Uпитания-0.3)/R4. При R2<=R1 или R3<=R4 генерация прекращается.

C1=C2 маркировка Значение Частота
103 10nF 2272 Hz
222 2.2nF 10000 Hz
473 47nF 370 Hz
104 100nF 227 Hz
472 4.7nF 4545 Hz
224 220nF 123 Hz
471 470pF 42918 Hz
221 220pF 93457 Hz
- 132pF 176366 Hz

Т.е при таких компонентах максимальная частота 176КГц.
