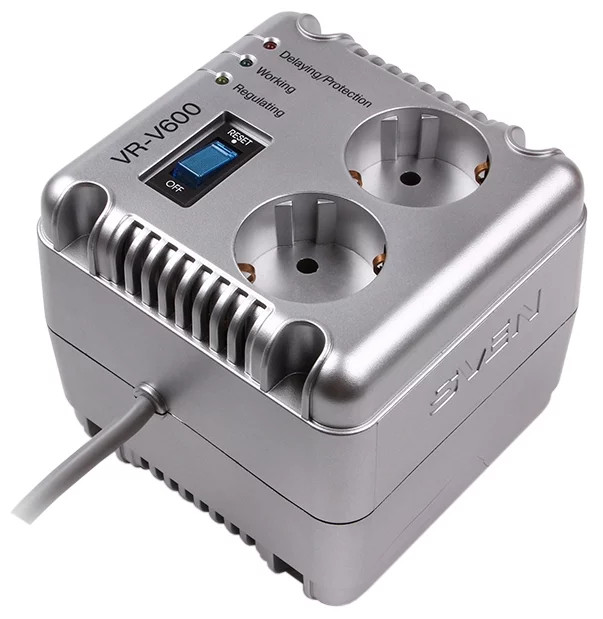

Разбор схемы стабилизатора напряжения Sven VR V600.

Отдали мне стабилизатор VR V600, он не работал корректно.

Причина выхода из строя так же была не известна.

Все дальнейшее повествование основано на личных догадках, а так же схема построена на визуальном осмотре. Я не являюсь сотрудником Sven или сотрудником сервисного центра, поэтому в серии своих видео могу и ошибаться.

Разобрав прибор, визуально определеить поломку не получилось, т.к все детали на вид выглядели нормально, без повреждений.

Выпайка деталей по отдельности(навесных детаелй),показала, что все они работают исправно.

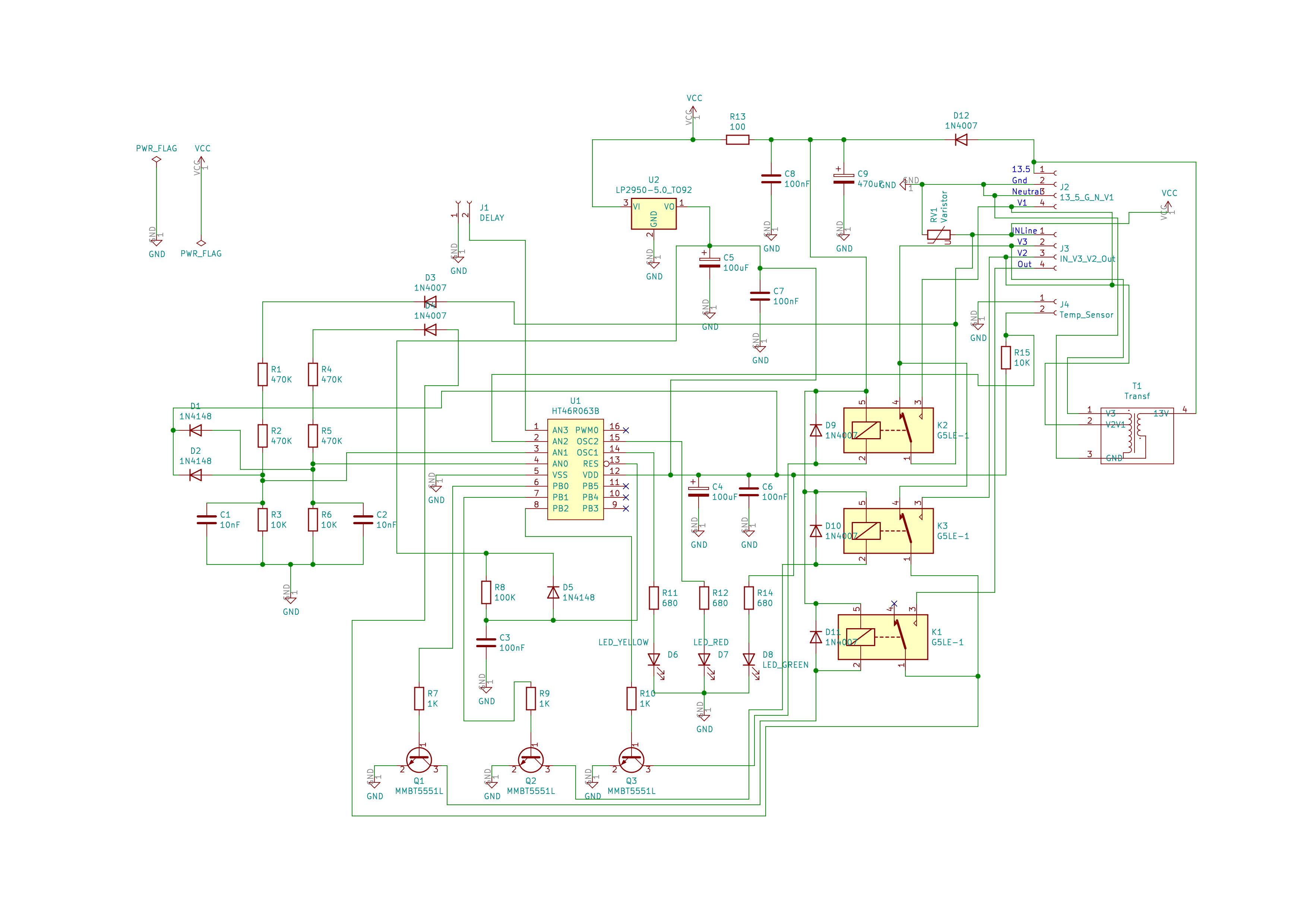

Далее соствил в KiKad схему, чтоб разобрать алгоритм переключения реле для коммутации обмоток.

картинка в оригинальном разрешении

А так же протестировал работу трансформатора схемы. Вот какие результаты получились:

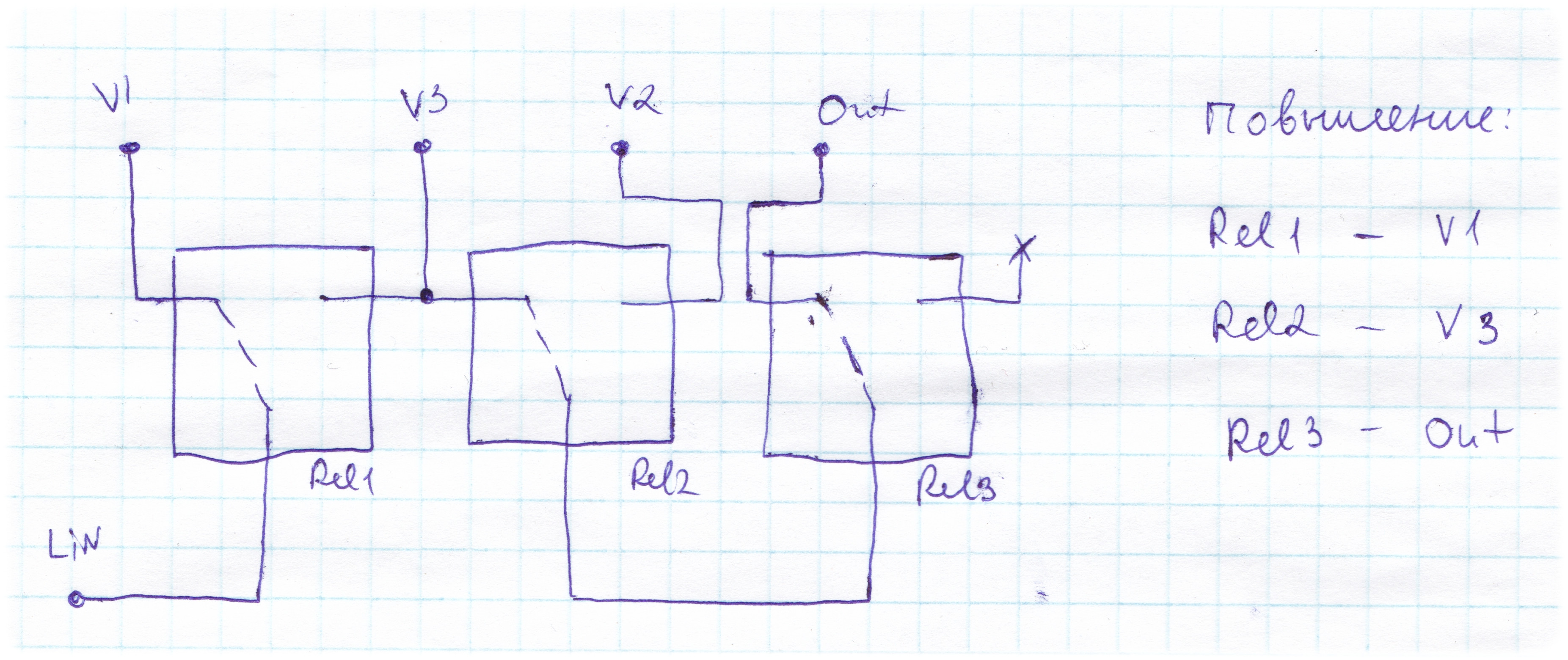

Повышающий режим:

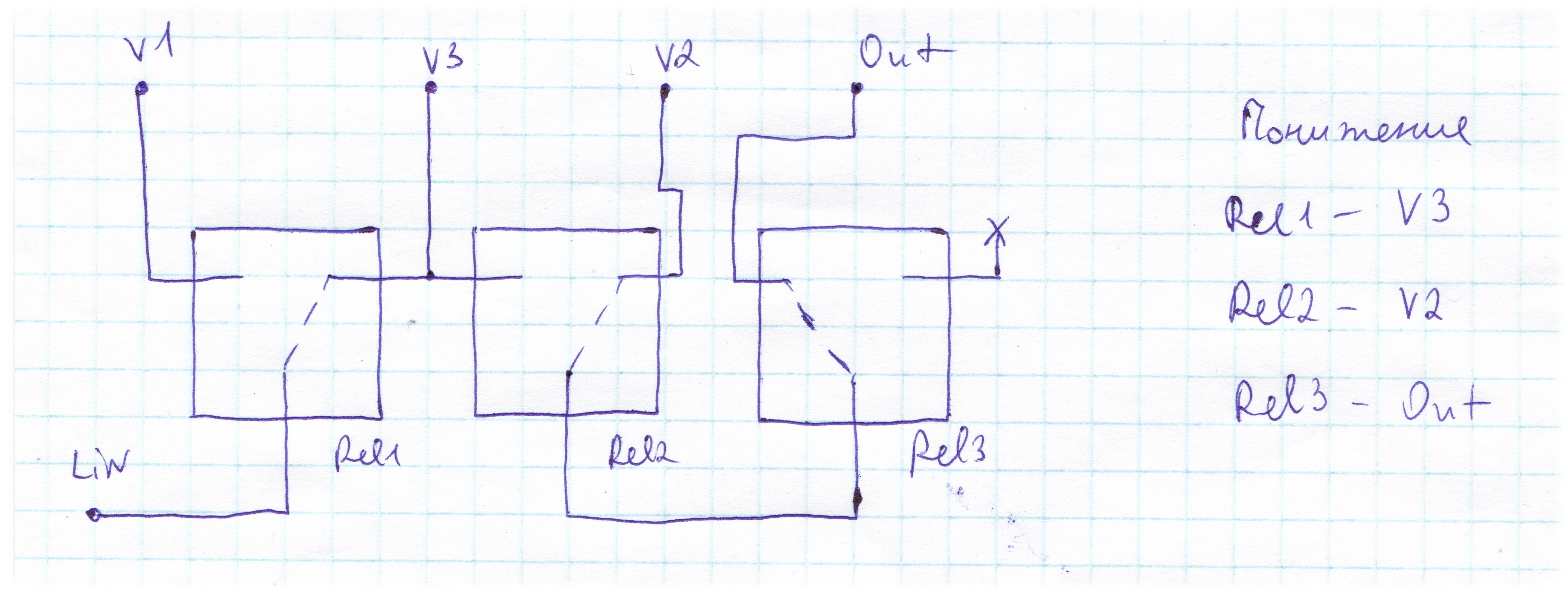

Понижающий режим

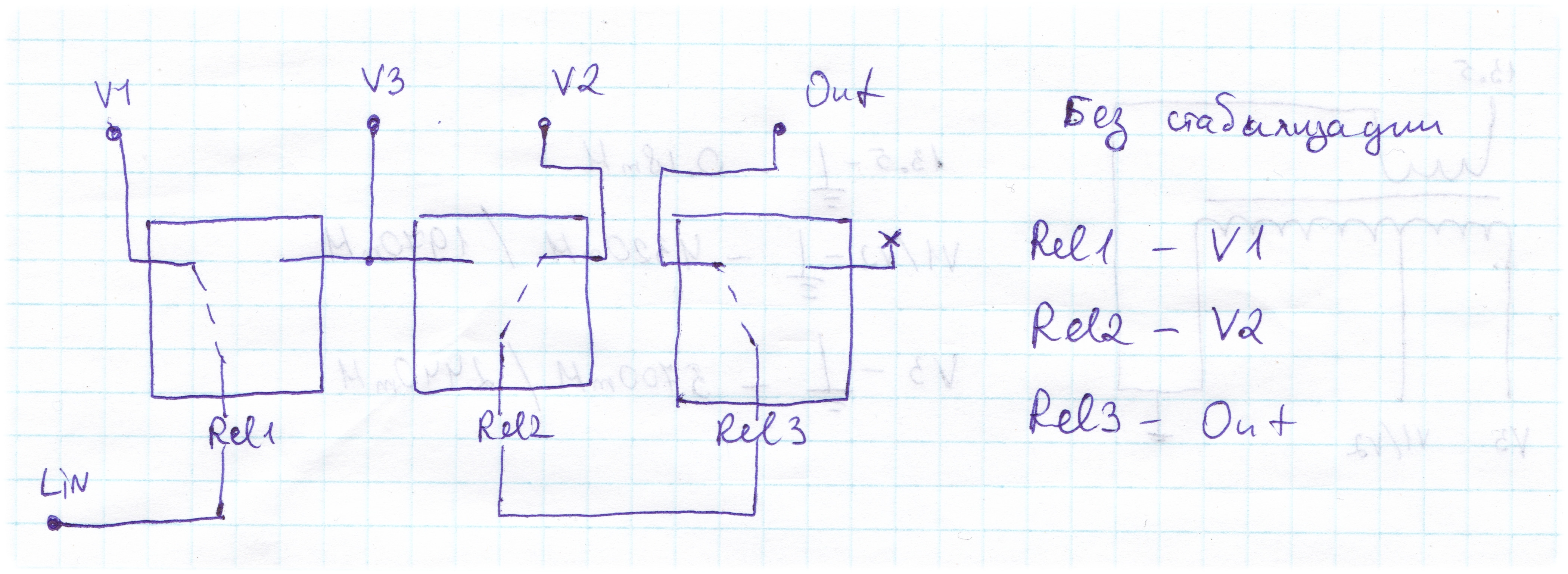

Без стабилизации

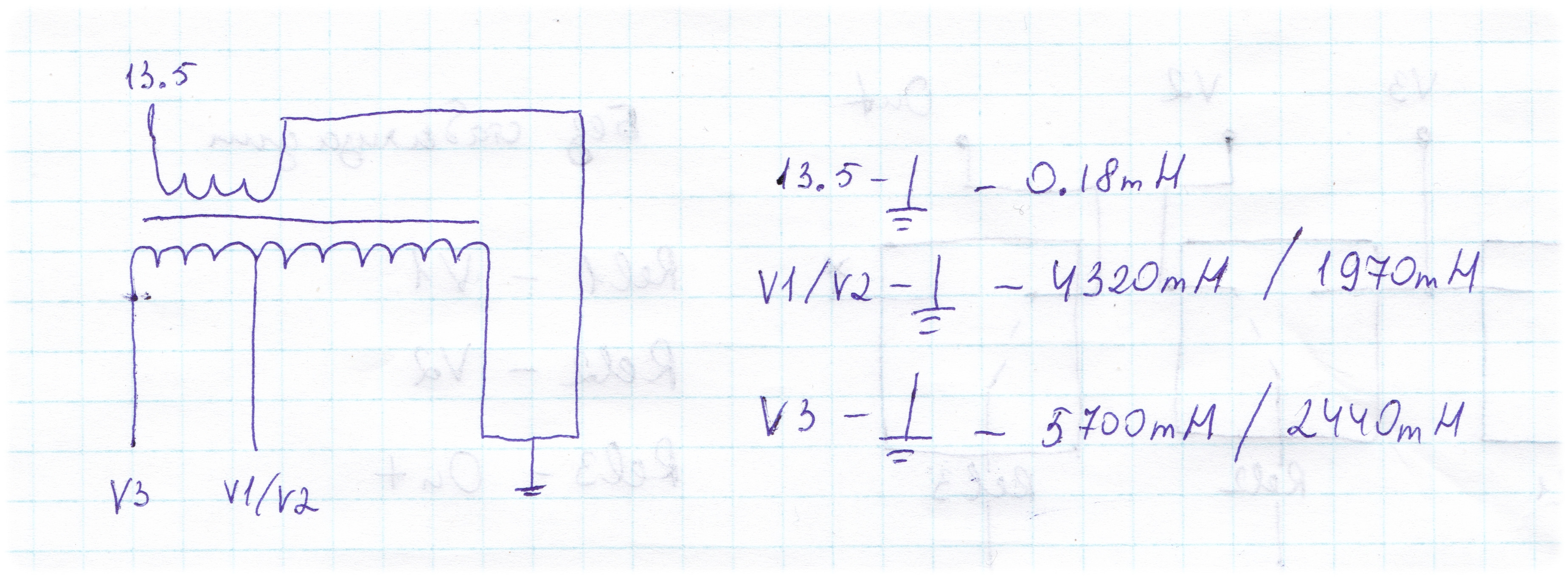

И наконец как представлен сам трансформатор:

Значения катушек индуктивности:

Вывод - земля Значение на измерителе 1 Значение на измерителе 2
13.5 0.18mH 0.18mH
V1/V2 4320mH 1970mH
V3 5700mH 2440mH

И описание схемы:

Удалось определить, что на выходах АЦП, которые должны быть контроллерами напряжения схемы постоянно контроллером выдается 5В, т.е такое впечатление, что некорректно стал работать сам микроконтроллер.

У меня в арсенале нет Holtek микроконтроллеров, хочу попробовать заменить его на AVR.

Продолжение следует...
