MT3608 DC-DC памятка

Электроника Таблицы

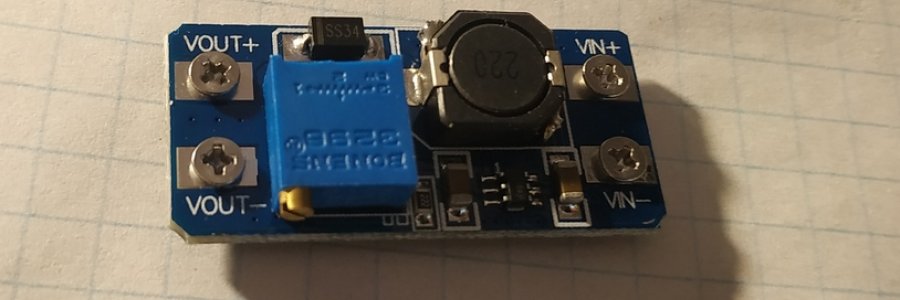

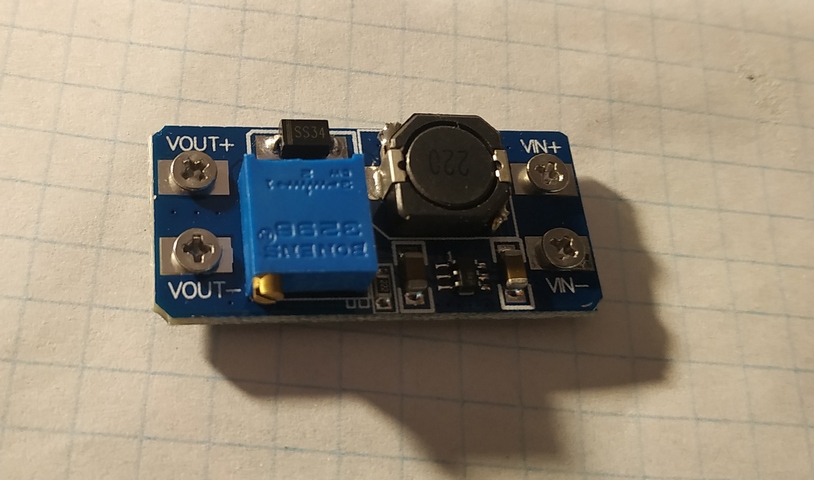

Повышающий DC-DC преобразователь на основе чипа MT3608. Выходное напряжение модуля регулируется подстрочным резистором.

  • Технические характеристики:
  • Максимальный выходной ток: 2А;
  • Входное напряжение: 2…24В;
  • Максимальное выходное напряжение: 28В;
  • КПД: ≤93%;
  • Размеры: 36 х 17 х 14мм.

Испытания схемы

Минимальное напряжение на входе, при котором еще происходит регулировка выходного напряжения: 2.4-2.5 В

Некоторые значения при которых получаются приемлемые значения:

вход 2.5 В, выход - 5В, при потреблении тока к 80 мА выходное напряжение просело до 4.86В вход 7.2 В, выход - 20В, при потребелении тока 500 мА выходное напяжение просело до 19.6В.

Далее таблица, сила тока на выходе измерялась с точностью до 10 мА.

Напряжение на входе, В Нагрузка, Ом Сила тока потребляемая схемой и нагрузкой, мА Ожидаемое напряжение на выходе, В Напряжение на выходе, В
3 1047 20 6.33 6.33
3 947 20 6.33 6.32
3 847 20 6.33 6.33
3 747 20 6.33 6.31
3 647 30 6.33 6.33
3 547 30 6.33 6.29
3 447 40 6.33 6.28
3 347 50 6.33 6.26
3 247 70 6.33 6.22
3 147 50 6.33 4.0
3 67 50 6.33 2.33

Приемлемые режимы работы до нагрузки 250 Ом.

Напряжение на входе, В Нагрузка, Ом Сила тока потребляемая схемой и нагрузкой, мА Ожидаемое напряжение на выходе, В Напряжение на выходе, В
3 1047 40 10 10
3 947 50 10 10
3 847 60 10 9.99
3 747 70 10 9.98
3 647 80 10 9.96
3 547 30 10 6.15
3 447 40 10 5.79
3 347 40 10 5.27
3 247 30 10 4.33
3 147 40 10 3.33
3 67 50 10 2.27

Опять похожая картина с предыдущей таблицей, при достижении тока потребелния 80 мА идет просадка выходного напряжения.

Напряжение на входе, В Нагрузка, Ом Сила тока потребляемая схемой и нагрузкой, мА Ожидаемое напряжение на выходе, В Напряжение на выходе, В
3 1047 100 13.5 13.5
3 947 30 13.5 8.17
3 847 30 13.5 7.41
3 747 30 13.5 7
3 647 30 13.5 6.61
3 547 30 13.5 6.21
3 447 30 13.5 5.5
3 347 30 13.5 5.
3 247 30 13.5 4.8
3 147 30 13.5 4.3

Т.е при низком питающем напряжении у микросхемы высокое внутреннее потребление тока и нагрев.

Напряжение на входе, В Нагрузка, Ом Сила тока потребляемая схемой и нагрузкой, мА Ожидаемое напряжение на выходе, В Напряжение на выходе, В
4.5 1047 50 13.5 13.5
4.5 947 60 13.5 13.5
4.5 847 70 13.5 13.5
4.5 747 80 13.5 13.49
4.5 647 90 13.5 13.46
4.5 447 110 13.5 13.44
4.5 447 150 13.5 13.39
4.5 347 250 13.5 13.22
4.5 247 180 13.5 8.99

В целом, микросхема отличная. при питании на входе выше 4.5 вольт, стабильно держит приемлемые нагрузки.

При низких питающих напряжениях(менее 4В) отлично подойдет для повышения напряжения для 5-ти вольтовых микроконтроллеров, с нагрузкой до 30-40 мА.
